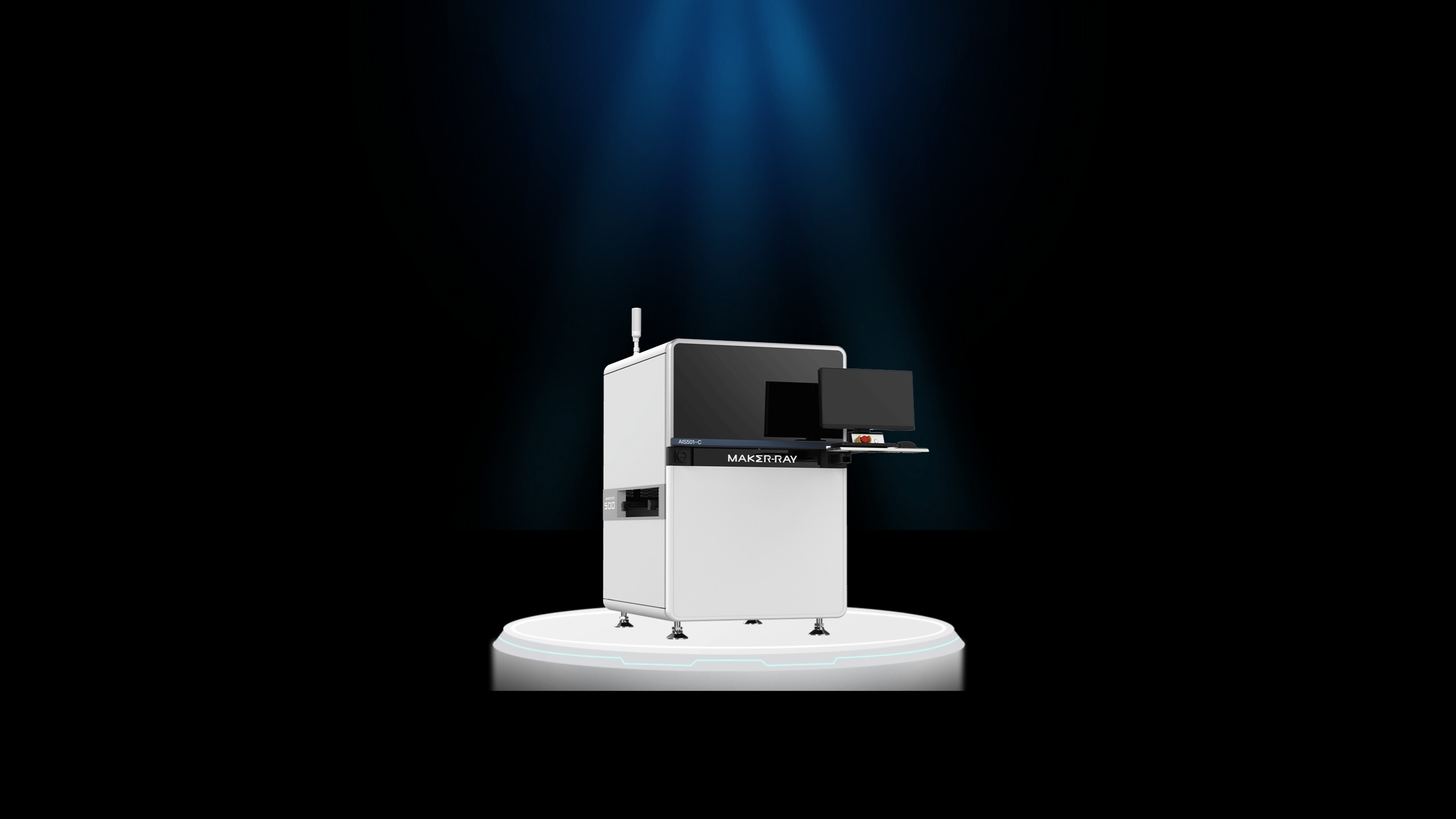

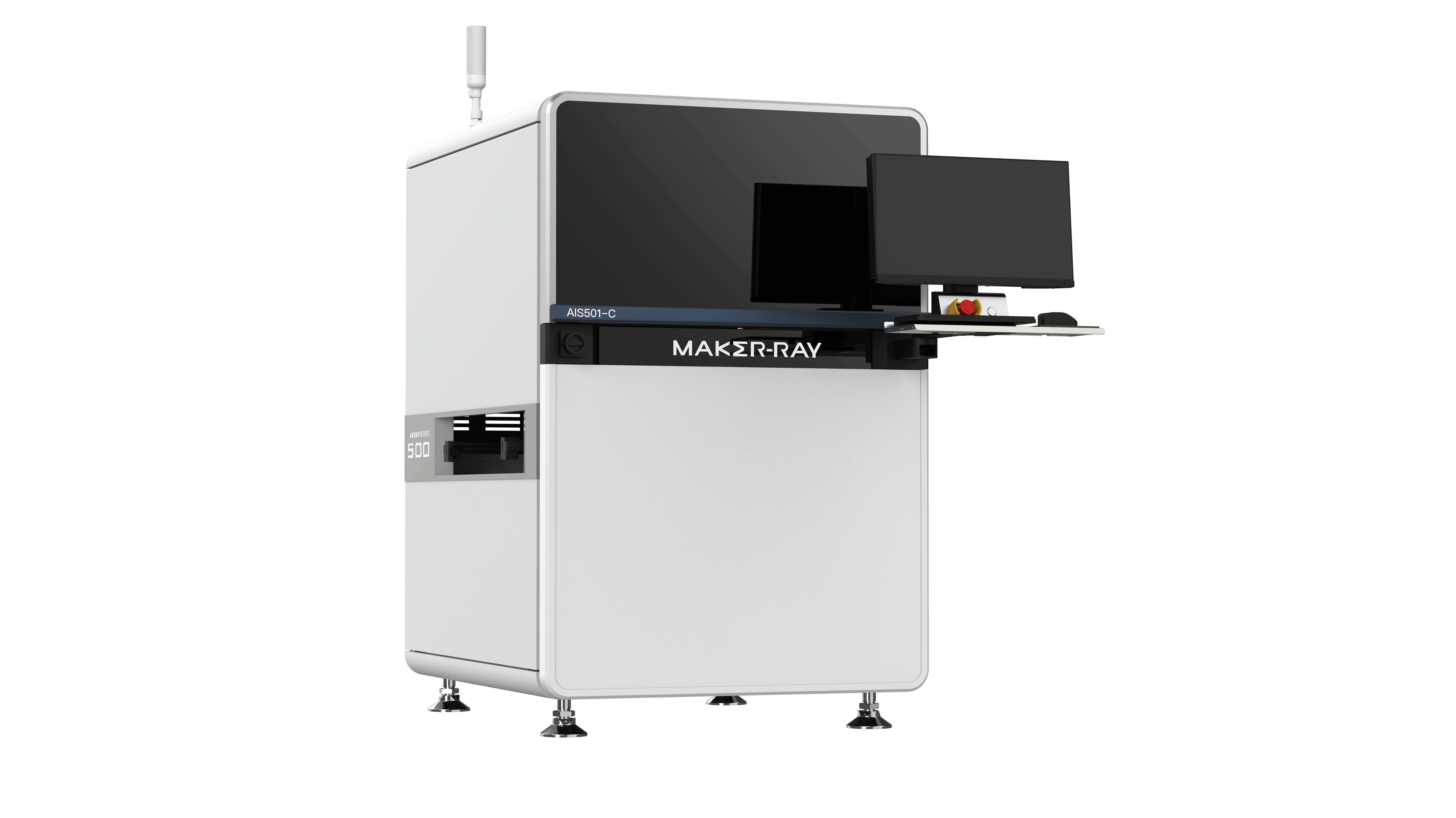

在线PCBA双面涂覆光学检测
AIS50X-C
用AI智能,守护涂覆质量
智能锁定涂覆边界,自动识别涂覆区域
AI超分辨率算法,实现小体积气泡点检测
胶水数值可视化,统一涂覆工艺
AI智能算法,编程速度快
采用深度学习多边形算法,可实现自动编程、整板编程,智能锁定涂覆边界,自动识别涂覆区域,编程速度快。
内嵌多种涂覆算法,稳定识别不良
专业气泡、散点、异物等智能算法,自动识别待测区域缺陷,无需人员调试,检出能力强。
涂覆数据可视化,统一企业工艺标准
支持测量胶水宽度和厚度(选配),数据可视化,满足涂覆工艺质量检测规范化、标准化管理需求。
检测案例
参数规格
AIS501-C
5MP
彩色工业面阵相机
UV+W四色
光源
21.5um@52.6*44mm
分辨率&FOV
可测板卡尺寸
皮带款&链条款:50*50mm-510*460mm(大板模式支持730*460mm)
滚轮款:50*50mm-430*460mm(大板模式支持730*460mm)
相机
上、下相机:5MP彩色面阵高速工业相机
光源
UV+W光源/UV+RGBW (选配)
FOV
5MP:52.6mm*44mm
分辨率
21.5um
速度
0.26sec/FOV
工控主机
CPU:intel i5;显卡:Nvidia GTX1050Ti;
存储:64G DDR4,256G SSD+2T机械硬盘;网络:1000M有线网卡
显示器
23.8寸 FHD显示器
操作系统
Ubuntu 18.04 LTS 64bit
通讯方式
标准SMEMA接口
轨道调宽
手动/自动
运动机构
高精度丝杆+伺服电机
机箱尺寸及 重量
(L*H*W)1080*1629*1335mm(750mm进板高度,不含三色灯),1000Kg
(L*H*W)1080*1653*1335mm(900mm进板高度,不含三色灯),1000Kg
电源及功率
AC 220V, 额定功率 500W
气源
0.4-0.6Mpa
工作环境
温度:10-45℃,湿度: 30-85%RH
注:以上参数为标准配置,若有特殊需求可评估定制;资料仅供参考,如有变动,以实物为准。
